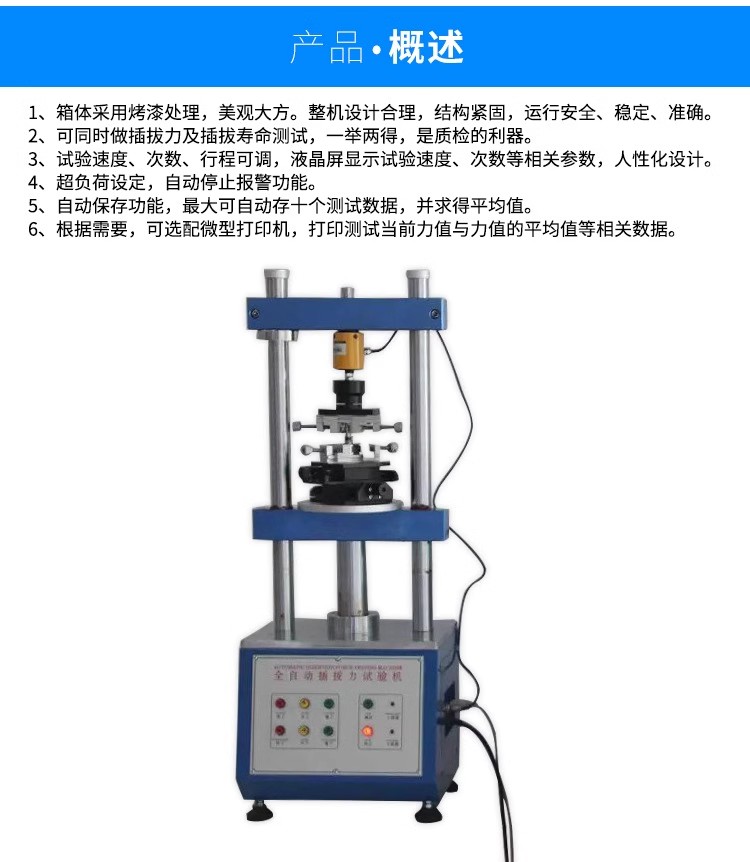

1220S全自動插拔力試驗機
插拔力試驗機是一款適用于各種手機及電腦周邊連接器的插拔力試驗的機器。
1220S全自動插拔力試驗機
一、 用途
本機適用于各種連接器之插入力及拔出力測試,搭配**利設計之自動求心裝置,將可得到完全
準確之插拔力試驗,利用 Windows 視窗中文畫面設定,操作簡單方便,且所有資料皆可儲存
( 試驗條件、位移、曲線圖、壽命曲線圖、檢查報表等)
解決各種連接器測試的夾具問題及測試時公母連接器能自動對準,不會有吃單邊的問題。
搭配動態阻抗測試系統,可在測試插拔力同時測試動態阻抗并繪制(荷重行程-阻抗曲線圖)
二、 特點
1、 測試條件皆由電腦畫面設定,并可儲存。由下拉式菜單勾選設定或直接輸入數據。(含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、
測定總次數、暫停時間每次等候位置、空壓次數等)。
2、 可儲存及打印圖形(荷重-行程曲線圖-荷重衰減壽命曲線圖-檢驗報表)荷重元**負載之保護
功能、可確保荷重元不致?lián)p壞。
3、 同時顯示荷重-行程曲線圖及壽命曲線圖。
4、 自動荷重零點檢出,并可設定原點檢出荷重值。
5、 荷重單位顯示:N、lb、gf、Kgf可自由切換。
6、 可同時搭配數個荷重元(2Kgf/5Kgf/20Kgf/50Kgf選購)。
7、 機臺采用高鋼性結構設計,搭配伺服馬達,長時間使用下能確保精度,適合一般引張壓縮測試及插拔力壽命測試。
8、 **規格值停止(于壽命測試時,測試數據**出設定上下限值時機器自動停止。
9、 測定項目:**大荷重值、峰值、谷值、行程之荷重值、荷重之行程值插入點電阻值、荷重或行程之電阻值。
三、 測試項目
1、 連接器單孔插拔試驗
2、 連接器插拔壽命試驗
3、 連接器 Normal Force 測試
4、 連接器整排插拔試驗
5、 連接器單Pin與塑膠保持力試驗
6、 可同時與接觸阻抗機連線(選購)
7、 各種壓縮、拉伸破壞強度試驗。

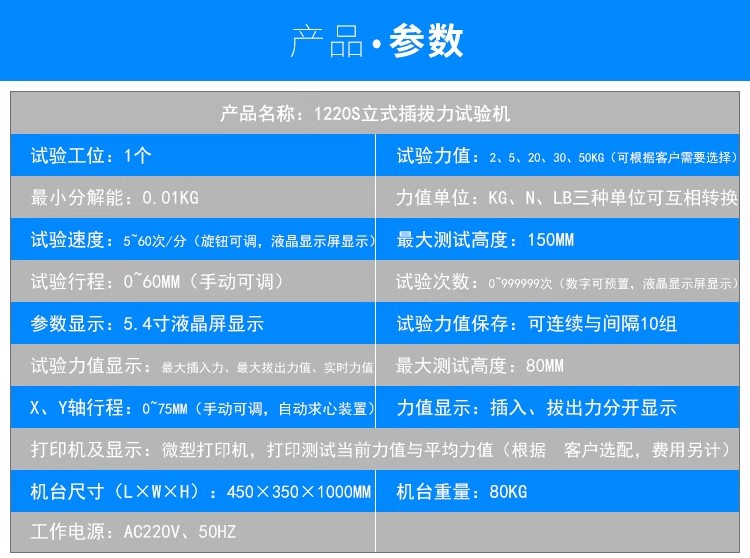

四、 技術參數
1、 測定**大荷重:50Kg,20Kg,5Kg,2Kg
2、 **小分解能力:0.01Kg或1g
3、 **大測定高度:150mm
4、 **小微調距離:0.01mm
5、 測定速度范圍:0-200mm/min
6、 X軸移動范圍:0-75mm
7、 Y軸移動范圍:0-75mm
8、 傳動機構:絲桿傳動
9、 驅動馬達:伺服馬達
10、 外觀尺寸:360×260×940mm
11、 重量:約60Kg
12、 電源:220V/50Hz
五、 測試報表輸出
1、 荷重-行程曲線圖、測試報表,皆為A4標準紙張規格,且由電腦打印機直接打??;
2、 插拔荷重 - 行程曲線圖:可直接顯示并儲存每次測試之位移與力量值變化;
( X 軸代表行程,Y 軸代表力量)
每一測量圖形皆可追蹤軌跡,判定每一測定點對應之荷重及行程值,
**小解析度 0.01mm;
曲線由電腦自動儲存、可隨時放大縮小、一張紙可任意指定放置 N 個曲線圖;
卷軸式曲線圖顯示,可任意瀏覽曲線圖;
同時顯示荷重-行程曲線圖及壽命曲線圖。
本機適用于各種連接器之插入力及拔出力測試,搭配**利設計之自動求心裝置,將可得到完全
準確之插拔力試驗,利用 Windows 視窗中文畫面設定,操作簡單方便,且所有資料皆可儲存
( 試驗條件、位移、曲線圖、壽命曲線圖、檢查報表等)
解決各種連接器測試的夾具問題及測試時公母連接器能自動對準,不會有吃單邊的問題。
搭配動態阻抗測試系統,可在測試插拔力同時測試動態阻抗并繪制(荷重行程-阻抗曲線圖)
二、 特點
1、 測試條件皆由電腦畫面設定,并可儲存。由下拉式菜單勾選設定或直接輸入數據。(含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、
測定總次數、暫停時間每次等候位置、空壓次數等)。
2、 可儲存及打印圖形(荷重-行程曲線圖-荷重衰減壽命曲線圖-檢驗報表)荷重元**負載之保護
功能、可確保荷重元不致?lián)p壞。
3、 同時顯示荷重-行程曲線圖及壽命曲線圖。
4、 自動荷重零點檢出,并可設定原點檢出荷重值。
5、 荷重單位顯示:N、lb、gf、Kgf可自由切換。
6、 可同時搭配數個荷重元(2Kgf/5Kgf/20Kgf/50Kgf選購)。
7、 機臺采用高鋼性結構設計,搭配伺服馬達,長時間使用下能確保精度,適合一般引張壓縮測試及插拔力壽命測試。
8、 **規格值停止(于壽命測試時,測試數據**出設定上下限值時機器自動停止。
9、 測定項目:**大荷重值、峰值、谷值、行程之荷重值、荷重之行程值插入點電阻值、荷重或行程之電阻值。
三、 測試項目
1、 連接器單孔插拔試驗
2、 連接器插拔壽命試驗
3、 連接器 Normal Force 測試
4、 連接器整排插拔試驗
5、 連接器單Pin與塑膠保持力試驗
6、 可同時與接觸阻抗機連線(選購)
7、 各種壓縮、拉伸破壞強度試驗。
四、 技術參數
1、 測定**大荷重:50Kg,20Kg,5Kg,2Kg
2、 **小分解能力:0.01Kg或1g
3、 **大測定高度:150mm
4、 **小微調距離:0.01mm
5、 測定速度范圍:0-200mm/min
6、 X軸移動范圍:0-75mm
7、 Y軸移動范圍:0-75mm
8、 傳動機構:絲桿傳動
9、 驅動馬達:伺服馬達
10、 外觀尺寸:360×260×940mm
11、 重量:約60Kg
12、 電源:220V/50Hz
五、 測試報表輸出
1、 荷重-行程曲線圖、測試報表,皆為A4標準紙張規格,且由電腦打印機直接打??;
2、 插拔荷重 - 行程曲線圖:可直接顯示并儲存每次測試之位移與力量值變化;
( X 軸代表行程,Y 軸代表力量)
每一測量圖形皆可追蹤軌跡,判定每一測定點對應之荷重及行程值,
**小解析度 0.01mm;
曲線由電腦自動儲存、可隨時放大縮小、一張紙可任意指定放置 N 個曲線圖;
卷軸式曲線圖顯示,可任意瀏覽曲線圖;
同時顯示荷重-行程曲線圖及壽命曲線圖。
3、 測試報表
報表抬頭內容可隨時修改;
報表上可顯示每條曲線之**大值、**小值、平均值;
報表上可顯示測試上、下限之規格線;
可設定同時顯示多組壽命曲線圖。
測試報表自動產生(A4 規格),并可轉檔輸出(Excel)或通過網絡直接輸出;
自動計算**大值、**小值、平均值、差值、標準差等;
可輸入測試上、下限值,**出規格自動判定 OK 或 NG。
六、 標準配置
1、 主機一臺
2、 多功能夾具及夾嘴一套
3、 整排插拔用自動求心裝置一套
4、 Normal Force **用治具一套
5、 插拔力試驗機說明書一本
6、 軟件使用說明書一本
報表抬頭內容可隨時修改;
報表上可顯示每條曲線之**大值、**小值、平均值;
報表上可顯示測試上、下限之規格線;
可設定同時顯示多組壽命曲線圖。
測試報表自動產生(A4 規格),并可轉檔輸出(Excel)或通過網絡直接輸出;
自動計算**大值、**小值、平均值、差值、標準差等;
可輸入測試上、下限值,**出規格自動判定 OK 或 NG。
六、 標準配置
1、 主機一臺
2、 多功能夾具及夾嘴一套
3、 整排插拔用自動求心裝置一套
4、 Normal Force **用治具一套
5、 插拔力試驗機說明書一本
6、 軟件使用說明書一本
